Strumień objętości wody o gęstości = 1000 kg/m3 wpływa z przewodu w przekroju [1] (średnica d1) do trójnika. System przewód-trójnik jest umocowany kołnierzem do ściany. 70% strumienia objętości wypływa z trójnika w przekroju [3] (średnica d3) do dolnego przewodu. Pozostała część strumienia objętości wypływa do otoczenia (pot = 1 bar) poprzez dyszę (średnica d2). Przepływ należy uznać za nieściśliwy, tarcie i ciężar cieczy są pomijalne.



Jaką siłę podtrzymującą Fpod musi przejąć kołnierz aby trójnik pozostał w pozycji przedstawionej na rysunku?

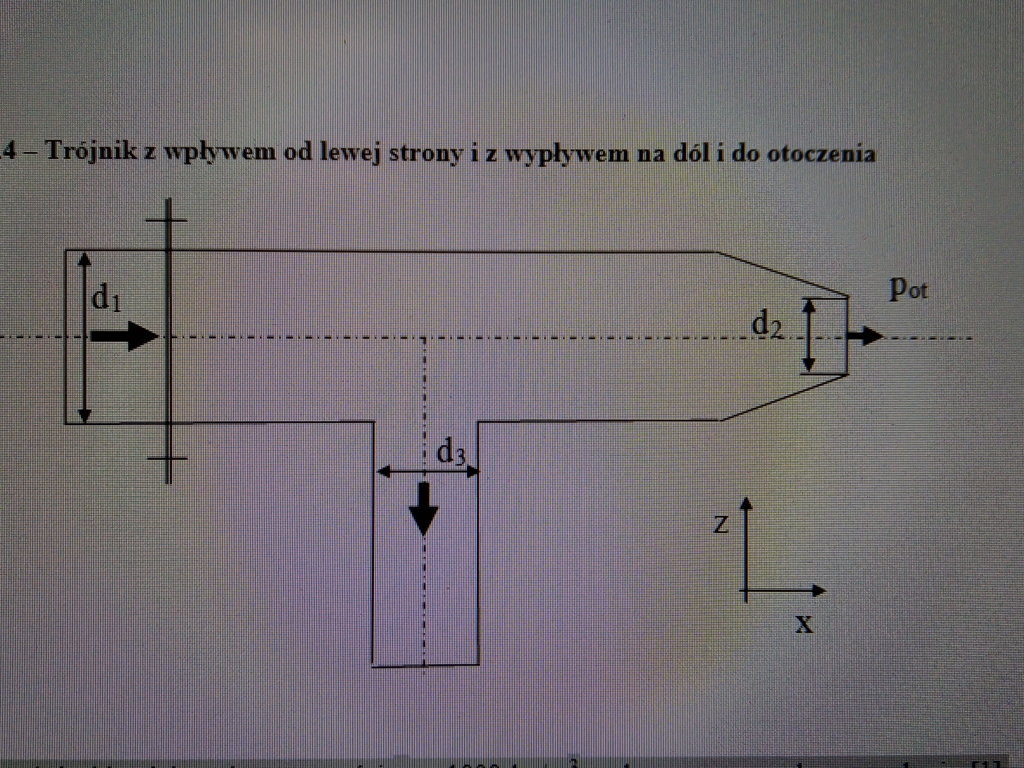

Strumień objętości wody o gęstości  = 1000 kg/m 3 wpływa z przewodu w przekroju [1] - załącznik 1
Strumień objętości wody o gęstości  = 1000 kg/m 3 wpływa z przewodu w przekroju [1] - załącznik 2
